玻纖增強(qiáng)尼龍出現(xiàn)“浮纖”現(xiàn)象會(huì)嚴(yán)重影響制品外觀，本文將剖析玻纖外露的原因和提供有效的解決方案。

在尼龍中添加玻璃纖維、增韌劑等填料可明顯增加材料的力學(xué)性能。結(jié)果表明隨含量的增加，材料的拉伸強(qiáng)度、彎曲強(qiáng)度大幅度地提高，沖擊強(qiáng)度則較為復(fù)雜。一般情況下，添加30%～35%的玻纖，8%～12%的增韌劑，材料的綜合力學(xué)性能好。

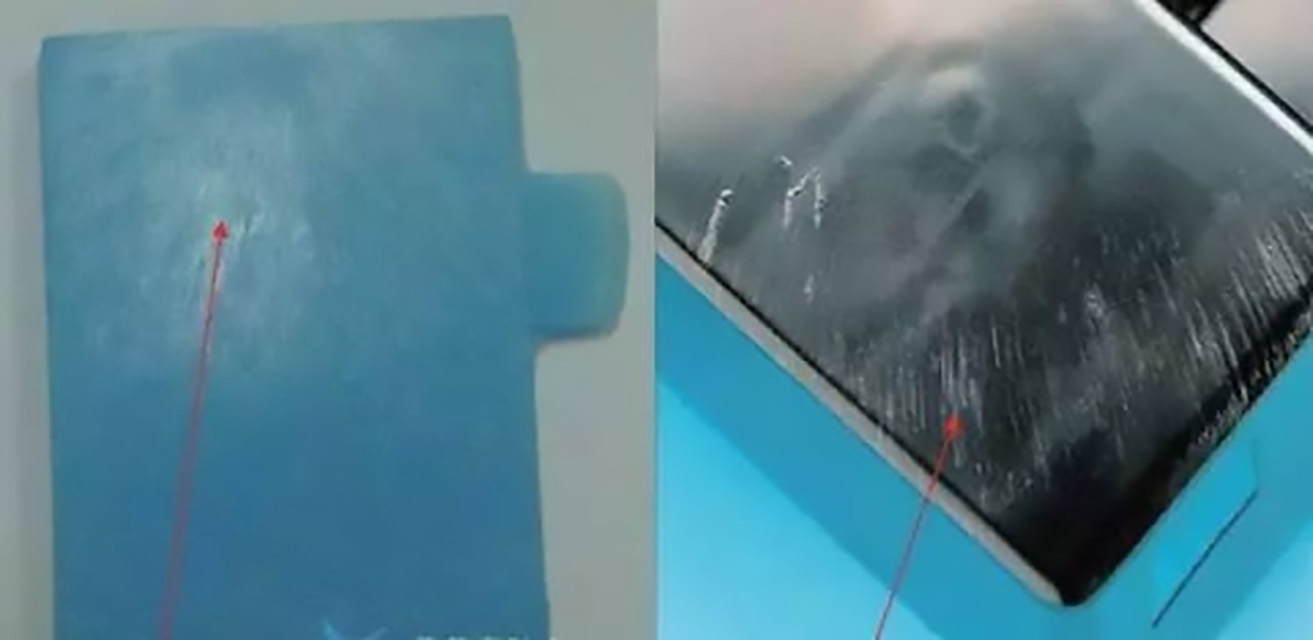

但在玻纖增強(qiáng)尼龍注射成型過程中，“浮纖”現(xiàn)象（圖1）經(jīng)常出現(xiàn)。浮纖也叫露纖，即玻璃纖維露在產(chǎn)品表面，比較粗糙，外觀上比較難以接受。由于玻纖外露，使得此類產(chǎn)品的應(yīng)用受到了一定的限制，目前主要應(yīng)用于一些高強(qiáng)度的結(jié)構(gòu)件。而凡是用加纖材料做外觀件的，基本上都是亞光面或蝕紋面（例如電動(dòng)工具），因?yàn)槠胀永w料難以做到亮麗的外觀。

1. 玻纖增強(qiáng)尼龍出現(xiàn)“浮纖”現(xiàn)象的原因

浮纖形成的原因有很多，主要原因?yàn)橐韵氯N：

（1） 玻璃纖維與尼龍的相容性差由于塑料熔體在流動(dòng)過程中受到螺桿、噴嘴、流道及澆口的摩擦剪切力作用，會(huì)造成局部粘度的差異，同時(shí)又會(huì)破壞玻纖表面的界面層，熔體粘度愈小，界面層受損愈嚴(yán)重，玻纖與樹脂之間的粘結(jié)力也愈小，當(dāng)粘結(jié)力小到一定程度時(shí)，玻纖便會(huì)擺脫樹脂基體的束縛，逐漸向表面積累而外露。

（2） 玻璃纖維與基料的比重差異在塑料熔體流動(dòng)過程中，由于玻纖與樹脂的流動(dòng)性有差異，而且質(zhì)量密度也不同，使兩者具有分離的趨勢，玻纖浮向表面，樹脂沉向內(nèi)里,于是形成了玻纖外露的現(xiàn)象。

（3）噴泉效應(yīng)尼龍熔體注入型模時(shí)，會(huì)形成“噴泉”效應(yīng)，即玻纖會(huì)由內(nèi)部向外表流動(dòng)，與型腔表面接觸，由于模具型面溫度較低，質(zhì)量輕冷凝快的玻纖被瞬間凍結(jié)，若不能及時(shí)被熔體充分包圍，就會(huì)外露而形成“浮纖”。因此，“浮纖”現(xiàn)象的形成，不僅與塑料材料組成和特性有關(guān)，而且與成型加工過程有關(guān)，有著較大的復(fù)雜性和不確定性。

2. 針對玻纖增強(qiáng)尼龍出現(xiàn)“浮纖”影響噴涂解決方案

在實(shí)際生產(chǎn)中，有各種用于改良“浮纖”現(xiàn)象的措施。

（1） 改良玻纖與尼龍的相容性
在成型材料中加入相容性、分散劑和潤滑劑等添加劑，包括硅烷偶聯(lián)劑、馬來酸酐接枝相容劑、脂肪酸類潤滑劑及一些國產(chǎn)或進(jìn)口的防玻纖外露劑等，通過這些添加劑來改進(jìn)玻纖與樹脂間的相容性，提高分散相的均勻性，增加界面粘結(jié)強(qiáng)度，減少玻纖與樹脂的分離，從而改良玻纖外露現(xiàn)象。如研究表明，在基體中添加相容劑，改性后材料玻纖在基體中相容性較未添加材料明顯提高。

（2） 改良成型工藝條件

a.增加充填速度
在增加速度之后，玻纖和塑料雖然存在流速不同，但相對于高速射膠而言，這個(gè)相對速度差的比例就小了。

b.升高模具溫度
這個(gè)作用是非常大的，增高模具溫度，就是為了減少玻纖和模具接觸阻力，讓玻纖和塑料的速度差盡量變小。并且讓塑料流動(dòng)時(shí)的中間熔融層盡量厚，讓兩邊的表皮層盡量薄，這樣就好像光滑的河岸無法留住樹枝一樣的道理。RHCM就是利用這個(gè)原理來做到外觀無浮纖的。

c.降低螺桿計(jì)量段的溫度，減少溶膠量
這是讓塑料和玻纖分離的可能性盡量降低，一般來講對于浮纖影響較小，在實(shí)際操作中效果不大。但是，這個(gè)可以很好的解決燒焦。這是因?yàn)樵黾硬＠w后，所以很容易堵住排氣通道，所以到后面很難排氣，并且玻纖在高壓高氧氣體環(huán)境中是很容易燃燒的。

（3） 模具方面
將產(chǎn)品外觀面刻意做成亞光面或蝕紋面，減少玻纖外露的視覺反應(yīng)。

廣東聚石化學(xué)股份有限公司是一家擁有21年銷售、研發(fā)及生產(chǎn)經(jīng)驗(yàn)的改性塑料企業(yè)，具備年產(chǎn)10萬噸改性塑料的生產(chǎn)能力，擁有環(huán)保改性聚烯烴材料、改性工程塑料和功能母粒等200多個(gè)牌號的產(chǎn)品。產(chǎn)品均通過IATF16949質(zhì)量管理體系認(rèn)證、通過美國UL認(rèn)證，符合歐盟委員會(huì)RoHs標(biāo)準(zhǔn)；且廣泛應(yīng)用于汽車、智能家電、燈飾、環(huán)保電纜、OA設(shè)備、通信電子、衛(wèi)材塑料、電視機(jī)、涂料等行業(yè)。

聚石化學(xué)自成立以來，每年都承擔(dān)了多個(gè)省市區(qū)級科技計(jì)劃項(xiàng)目，目前擁有國內(nèi)外多項(xiàng)阻燃材料核心技術(shù)的發(fā)明專利。一直致力于無鹵阻燃環(huán)保阻燃材料產(chǎn)業(yè)的發(fā)展，并通過全球化的經(jīng)營實(shí)現(xiàn)了從內(nèi)銷主導(dǎo)到外銷兼顧的產(chǎn)業(yè)轉(zhuǎn)變，通過技術(shù)創(chuàng)新和產(chǎn)品創(chuàng)新不斷使產(chǎn)品保持高技術(shù)含量和高附加值。

歡迎大家咨詢、選購！全國咨詢熱線：400-8383-299
