阻燃電纜是一般電纜的派生品種，除具有電纜應(yīng)有的電器性能、理化性能外，還要具有阻燃性能。電纜實(shí)現(xiàn)阻燃的方式有兩種：一是電纜外包金屬套管；二是電纜采用阻燃材料。材料的阻燃性是有氧指數(shù)判定的，電纜的阻燃性是通過(guò)電纜成束燃燒試驗(yàn)來(lái)判定的。因此，在阻燃電纜生產(chǎn)流程中，時(shí)常提到兩個(gè)名詞：材料氧指數(shù)、電纜成束燃燒試驗(yàn)。

阻燃性試驗(yàn)方法

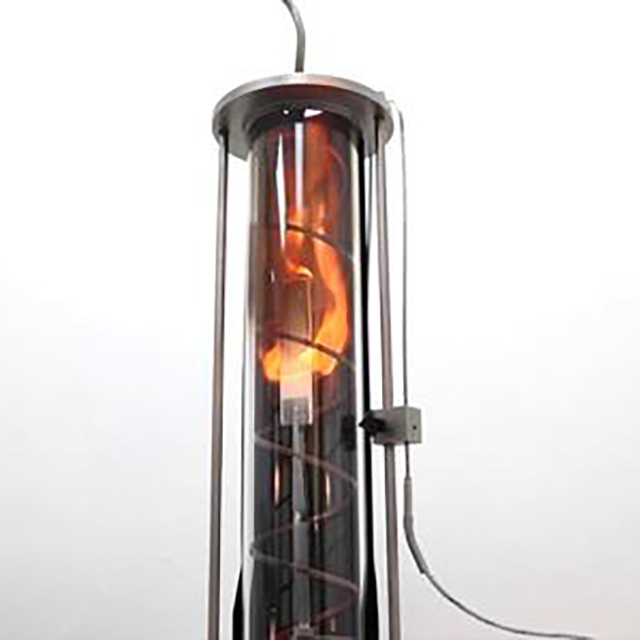

  氧指數(shù)測(cè)定方法材料所具有減慢、終止或防止有焰燃燒的特性 稱(chēng)為材料的阻燃性，常用氧指數(shù)衡量。所謂氧指數(shù)（OI），就是在規(guī)定的試驗(yàn)條件下，材料在氧氣和氮?dú)饣旌蠚饬髦?，剛好能維持有焰（燭樣）所需的氧濃度，以氧的體積百分比表示。 氧指數(shù)是判斷電線(xiàn)電纜用材料在空氣中與火焰接觸時(shí)燃燒的難易程度的一個(gè)重要參數(shù)。氧指數(shù)在22以下的是易燃材料；在22～27之間為難燃材料，即具自熄性；在27以上的是高難燃材料，其阻燃性 能很好。 氧指數(shù)測(cè)定結(jié)果的精度取決于流量計(jì)的精度、 供給氧氣的純度、燃燒狀態(tài)的穩(wěn)定性以及試驗(yàn)環(huán)境。

  電纜成束燃燒試驗(yàn) 阻燃電纜并不是在任何條件下都不會(huì)燃燒的電 纜。其本質(zhì)是阻止燃燒， 使電纜在火焰中燃燒更加困難。阻燃電纜可以改變電纜著火早期階段的特 性，并預(yù)防后期的發(fā)展，為滅火提供更長(zhǎng)的時(shí)間以及人員脫險(xiǎn)的機(jī)會(huì)。 電線(xiàn)電纜通過(guò)單根燃燒試驗(yàn)合格，并不意味著其在多根成束敷設(shè)的條件下仍具有阻燃性。因此在我國(guó)， 所謂阻燃電線(xiàn)或阻燃電纜，一般指的就是通過(guò)成束燃燒試驗(yàn)合格的電纜。 國(guó)際上有關(guān)成束電線(xiàn)電纜燃燒試驗(yàn)的方法很 多， 其中常參考的的是IEEE383和IEC60332-3。各國(guó)已趨向采用后者。我國(guó)國(guó)家標(biāo)準(zhǔn)GB/T18380是 等效采用IEC60332-3編制的。阻燃電纜的成束燃燒試驗(yàn)方法是：將不同根數(shù) 的電纜在燃燒箱內(nèi)進(jìn)行試驗(yàn)，規(guī)定燃燒時(shí)間與火焰溫度，由專(zhuān)用的帶型噴燈對(duì)電纜進(jìn)行燃燒（按試驗(yàn) 電纜的根數(shù)與供火時(shí)間又分為A、B、C、D四類(lèi)，以滿(mǎn)足不同使用場(chǎng)合對(duì)電纜阻燃性的不同要求，試驗(yàn)結(jié)束時(shí)測(cè)量多根電纜燃燒高度與自熄性能，以確定成束燃燒試驗(yàn)是否通過(guò)。 阻燃電纜成束燃燒試驗(yàn)的關(guān)鍵是：結(jié)構(gòu)的設(shè)計(jì)、材料的選用、試樣的多少、試樣的排列方式、火源溫度、 空氣流通量、試驗(yàn)環(huán)境溫度及燃燒箱內(nèi)溫度。

  不同類(lèi)別阻燃電纜成束燃燒試驗(yàn)方法的差異 阻燃類(lèi)別 供火時(shí)間及溫度試驗(yàn)容量合格判定A40min，≥815℃7L/m炭化高度≤2．5mB40min，≥815℃3．5L/m炭化高度≤2．5mC 20min，≥815℃ 1．5L/m 炭化高度≤2．5m 氧指數(shù)與電纜成束燃燒試驗(yàn)間的聯(lián)系 有些地方的質(zhì)量監(jiān)督檢驗(yàn)部門(mén)和電線(xiàn)電纜廠(chǎng)本 身不具備電線(xiàn)電纜成束燃燒試驗(yàn)手段，也就無(wú)法對(duì)電線(xiàn)電纜樣品做此項(xiàng)試驗(yàn)， 于是就用電纜氧指數(shù)的大小來(lái)判斷產(chǎn)品的阻燃性能。電纜氧指數(shù)OI=（∑S×oi）÷∑S，式中oi為可燃材料的氧指數(shù)，S為可燃材料在電纜中所占的面積。質(zhì)量監(jiān)督檢驗(yàn)部門(mén)認(rèn)定，如果該指標(biāo)符合阻燃指標(biāo)要求，則判斷該產(chǎn)品為阻燃產(chǎn)品，否則為不合格產(chǎn)品。鑒于此種情況，電線(xiàn)電纜廠(chǎng)家必須很注意產(chǎn)品結(jié)構(gòu)中可燃性材料的氧 指數(shù)，確保進(jìn)廠(chǎng)的質(zhì)量指標(biāo)符合要求。 阻燃電纜在做設(shè)計(jì)測(cè)試和生產(chǎn)測(cè)試時(shí)，需要對(duì) 試樣中有影響的重量超過(guò)5%的可燃材料按照GB/T2406—93《塑料燃燒性能試驗(yàn)方法———氧指數(shù)法》規(guī)定的步驟分別測(cè)定其氧指數(shù)，并做記錄。

  試驗(yàn)結(jié)果分析,材料氧指數(shù) :

  （1）非阻燃的普通電纜的護(hù)套料（PVC）其氧指數(shù)為27，屬自熄性材料，單根垂直燃燒試驗(yàn)可以通過(guò)，但在C類(lèi)成束燃燒試驗(yàn)時(shí)短時(shí)間內(nèi)試驗(yàn)失敗，說(shuō)明阻燃電纜必須用氧指數(shù)大于30的阻燃料。
  （2）護(hù)套阻燃（OI≥30）絕緣不阻燃（OI=27）的PVC阻燃電纜，能夠輕松通過(guò)C類(lèi)成束燃燒試 驗(yàn)；如果纜徑較大或有鎧裝結(jié)構(gòu)，也可能通過(guò)B類(lèi)成束燃燒試驗(yàn)但不會(huì)通過(guò)A類(lèi)成束燃燒試驗(yàn)。
  （3）護(hù)套阻燃（OI≥30）絕緣不阻燃（XLPE）的 阻燃交聯(lián)電纜， 能夠通過(guò)C類(lèi)成束燃燒試驗(yàn)；如果纜徑較大或有鎧裝結(jié)構(gòu)，也能通過(guò)B類(lèi)成束燃燒試 驗(yàn)，但不會(huì)通過(guò)A類(lèi)成束燃燒試驗(yàn)。
  （4）護(hù)套阻燃（OI≥32）絕緣不阻燃（XLPE）的阻燃交聯(lián)電纜，能夠通過(guò)A類(lèi)成束燃燒試驗(yàn)。
  （5）C類(lèi)阻燃電線(xiàn)（OI≥30）可以通過(guò)C類(lèi)成束燃燒試驗(yàn)，試樣碳化長(zhǎng)度為0．9m，但在B類(lèi)成束燃燒試驗(yàn)時(shí)的試樣碳化已增長(zhǎng)為2．25m，如果適當(dāng)提高材料的氧指數(shù)可增強(qiáng)產(chǎn)品的阻燃性能。

廣東聚石化學(xué)股份有限公司是一家擁有21年銷(xiāo)售、研發(fā)及生產(chǎn)經(jīng)驗(yàn)的改性塑料企業(yè)，擁有無(wú)鹵環(huán)保阻燃熱塑性塑料、無(wú)鹵阻燃工程塑料、無(wú)鹵阻燃聚氨酯彈性體材料和阻燃母粒等4大系列30多個(gè)品種100多個(gè)牌號(hào)的產(chǎn)品。產(chǎn)品均通過(guò)IATF16949質(zhì)量管理體系認(rèn)證、通過(guò)美國(guó)UL認(rèn)證，符合歐盟委員會(huì)RoHs標(biāo)準(zhǔn)。廣泛應(yīng)用于燈飾、家電、通訊、電子電器、建材、電線(xiàn)電纜等多種行業(yè)。大型生產(chǎn)企業(yè)如美的、格蘭仕等都是聚石化學(xué)改性塑料的采購(gòu)商。歡迎大家咨詢(xún)、選購(gòu)！全國(guó)咨詢(xún)熱線(xiàn)：400-8383-299。
